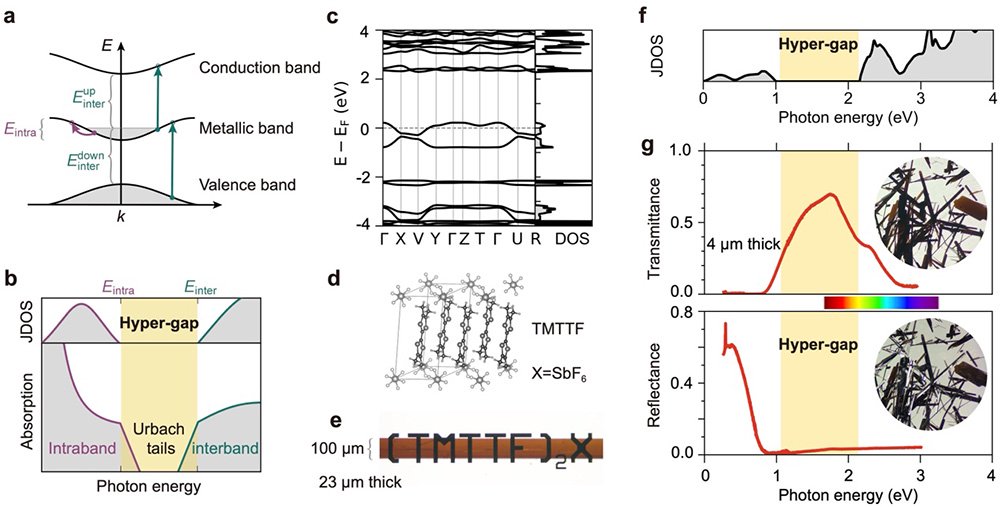

透明导体是电和透明的导体，广泛用于光电设备，例如触摸屏，太阳能电池，照片发射二极管，铬和透明的电筛，这使它们成为现代信息和能量技术的必不可少的中心材料。如今，传统的透明驱动程序来自透明频段（半导体或绝缘体）。掺杂过程以部分透明度和平衡电导率和光感染为代价实现电导率。为了打破这一限制，20年前（2005年）提出了不需要掺杂的固有透明导体的概念，以通过非常特殊的金属能带结构实现理想的透明度，但从未在实际材料中发现它。最近，在物理研究所的指导下，中国科学学院/光学技术/北京国家研究中心的国家入侵中心施工，另一个搜索者Lu Ling，Wu Zhengran，Wu Zhengran，他最近通过有机负载转移的转移发现了这种新的透明金属。透明带SuperBandgap金属是指吸收吸收和在频段之间的非吸收条带，根据传统绝缘体帮派的光吸收原理。在特殊的电子结构以达到超级带隙的特殊结构中，金属带很好地分开，并且金属带的带宽必须小于费米表面与其他被占领和失业状态之间的能量差。因此，在金属条带的带宽阻塞中，由标准过渡引起的吸收阻塞。 b）。为了找到这些超带的金属，研究人员Hu Xiaolei Athey博士曾经在无机材料数据库中进行了高性能搜索。 PHY Rev.材料6，065203（2022）在实际系统中没有发现什么，但大多数材料不是实验性的导体。研究团队没有放弃。在最新的研究中，TMTTF2X计算并进行静电，一类已知的有机导体符合超频道的条件（图C，D）。我们发现样品可以用学术晶体生长（图E）。单个散装晶体在超频道预测带中显示出明显的透明窗口（图F，g），该窗带有从可见的红光到近红外的变化，从而使光线以30微米的厚度传输。其最低的光损耗（介电函数的切开部分）约为0.01，是任何已知的化学计量金属中最低的，以及TRANSP驱动器氧化驱动器氧化物胶片可获得的烧杯（ITOS），但比ITOS的分散体和反射较低。这项工作开辟了一条新的途径，通过超级本管理，实验性地将电子电导率和光学清晰度与内在的固体材料结合起来，以实现透明的电导率。相关结果发表在Natur中E材料标题为“透明超差”。 Wu Zhengran是中国科学院L01组的博士生，是SC08小组的第一任副作者Li Chunhong帮助发展了展览。 L01小组的氧化铝Hu Xiaolei博士，Chen Kun，Guo Xiang和Postdoc Li Yan的学生参加了这项工作。本文的相应作者是研究人员Lingyan。这项研究由国家自然科学基金会和中国科学院资助。原始链接：https：//doi.org/10.1038/s41563-025-02248-0figure：理论原理，物质预测和实验性发现银行Ultrabas的透明驱动因素。 A，SuperBandgap驱动程序的电子结构的示意图。 B，状态（JDO）和光吸收的相应密度。 C，（TMTTF）2SBF6电子结构。 d，晶体结构； E，传输光学显微照片，显示玻璃放置在不透明的文本中。 F，Crystal的JD操作系统； G，透射光谱（上）和玻璃（下）的反射光谱以及相应的玻璃照片（框）。
